鋼絲繩牽引式格柵除污機

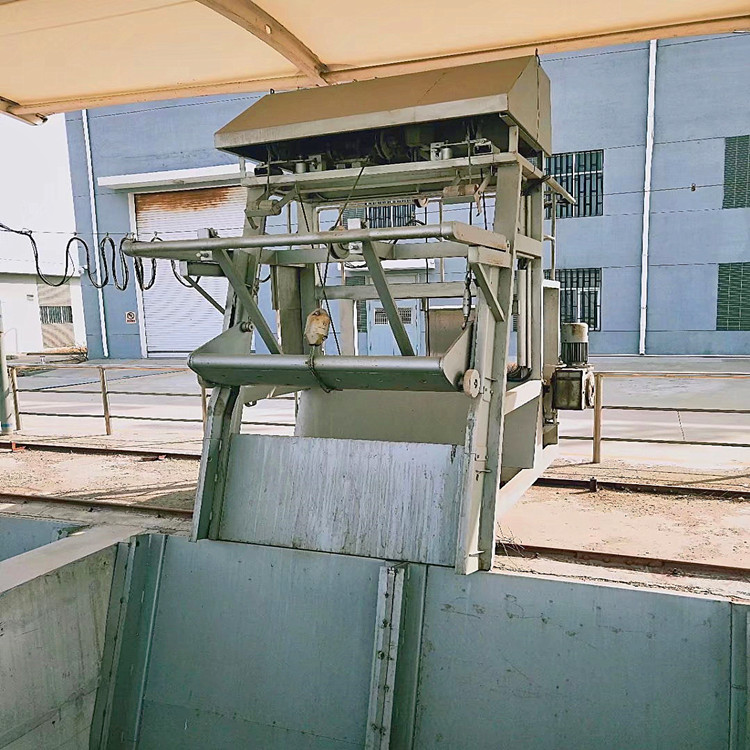

　　鋼絲繩牽引式格柵除污機由機架、鋼繩驅動及過扭矩保護裝置，二根牽引鋼繩和置于中間的一根開閉耙鋼繩，導向輪、松繩開關、耙斗開閉裝置、耙斗、格柵條、導軌及托渣板、撇渣板、導渣板、電控設備等構成。

　　工作循環過程如下：在發出工作指令后，鋼繩驅動裝置開動放繩，耙斗從位置(上一循環撇渣結束處)沿導軌下行，撇渣板在自重的作用下隨耙斗下降。當撇渣板復位后，耙斗在開閉耙裝置(電動推桿)的推動下通過中間鋼繩的牽引張開并繼續下行直至抵達渠(井)底下限位，小車停動而鋼繩松馳，松繩開關動作，啟動電動推桿后縮，放松中間鋼繩，使耙斗在自重的作用下閉合。待耙齒插入格柵間隙后，鋼繩驅動裝置開動收繩，進一步強制耙斗完全閉合后耙斗和斗車沿導軌上行，清除并輸送被格柵攔截的柵渣，直至觸及撇渣板，在兩者相對運動的作用下，柵渣被撇出經導渣板落入盛渣桶(或輸送機)，完成了一個工作循環。在工作過程中，如遇意外障礙導致鋼繩驅動裝置過扭，當其扭距達設定值時，即自行報警停機;如耙斗開閉裝置過載，電動推動桿推力上升達設定值時，推桿過力矩開關動作以確保系統安全。

　　一、產品用途：

　　其主要適用于均布在同一直線或具有一定曲率半徑工作軌跡上的城市給水、排水、取水泵站等多進水渠道或?qū)挅琶嫣幍酶駯徘逦墼O(shè)備。

　　二、工作原理：

　　當?shù)竭_(dá)預定格柵除渣位置后，利用卷揚機工作原理，清污機上的提升機構按照指令啟動，帶動兩組鋼絲繩卷筒，使除渣齒耙在鋼絲繩牽引下實現上下運動;同時采用液壓裝置或差動電機實現耙斗的開閉運動。當除渣齒耙抵達格柵底部時，預設高程控制系統發出停機，并提供閉耙工作指令，使除渣齒耙按照預定的閉合角度關閉弧形齒耙撈渣，同時指令提升電機提升除渣齒耙;齒耙到達預設提升高度后，將污物送入垃圾箱內，由此完成一個格柵清污的過程。

　　三、主要特點：

　　1、無腐蝕性浸泡部件，耐腐蝕性強，使用壽命長;

　　2、整機結構緊湊、檢修維護方便;

　　3、整機運行能耗低，操作控制方便，能實現完全自動化;

　　4、除渣齒耙在使用中可直接將污物排放在收集處，除污效率高，無渣物回落現象;

　　5、清渣齒耙的開閉采用電動或液壓系統控制，性能穩定，結構簡單、安全可靠;

　　6、開放式結構使工作平臺潔凈，工作環境好;

　　7、適用范圍廣，特別適用于多渠道或?qū)捛�道進水的格柵清渣狀況。

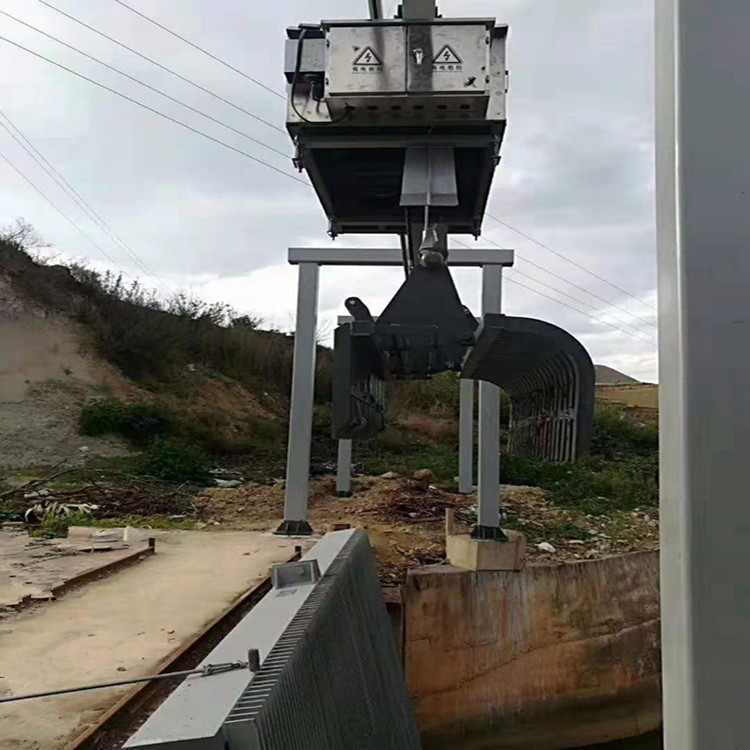

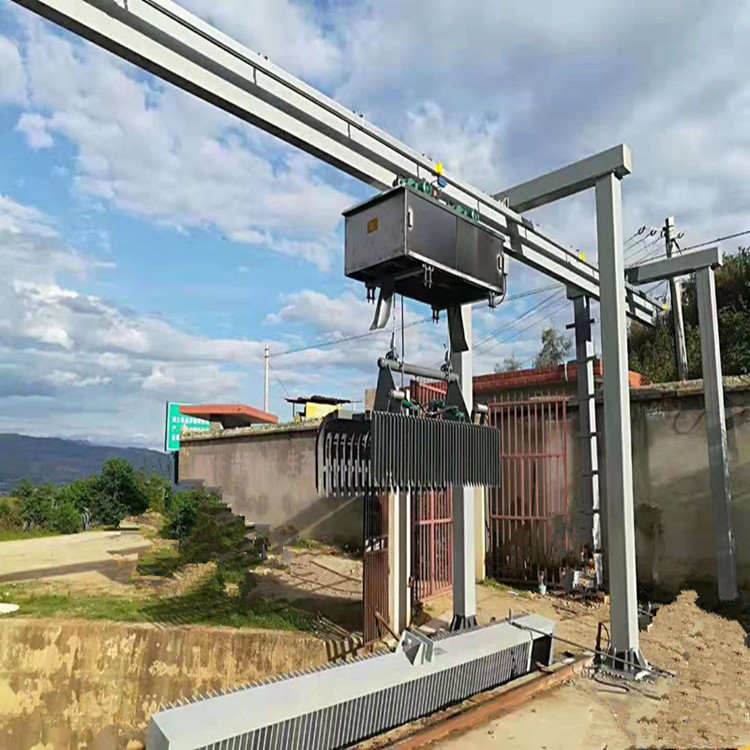

　　鋼絲繩牽引清污機是一種節能、高效的移動式格柵清污設備，它廣泛應用于許多水務領域的取水口.打破了傳統機型的設計。國內*設計理念，并采用多項先進技術研發的新一代格柵清污設備，此設備獨特的懸架導軌設計，使其能大限度地滿足各種場地、空間的要求。由于其設備新穎，結構簡單合理，所以不需要破壞現有結構及土建。減少土建改造的投資，是一種替代現有系統設備的理想選擇。 一臺全自動鋼絲繩牽引清污機可服務于多組格柵，當運行時，滑車能準確地停在每個清污的格柵處，開始一個清除過程，抓斗抓取污物后，沿軌道運行直接至排放區(儲渣器)，無需二次輸送，并續次反復地自動清除污物，直到所有格柵處污物全部清除為止。

　　鋼絲繩牽引式格柵除污機按不同柵槽寬需要分為固定式(GSGS-G型)和移動式(GSGS-Y型)二種形式，格柵清污機一般適用于城鎮水廠、污水處理廠、各類泵站、城鎮防洪排澇等設施的取水口，以截取進水中較大、較粗的雜物與垃圾，保護水泵葉輪免遭損壞，保證后續處理工序的正常運轉。當格柵槽寬大于3m，且有多組并列布置時，宜采用BLQ-Y型移動式格柵清污機，利用水上撈污的一套組合裝置對下部柵格處進行清污處理，從而節約投資成本，便于運行管理與維修保養。 GSGS型格柵清污機的安裝角一般為60°～90°，格柵片的有效間隙按需要可在15～100mm范圍內進行選擇，格柵槽深一般為4～12m。

　　由鋼絲繩牽引的前耙型截污設備。適用于城市、水廠、污水處理廠、各類泵站、城市防洪排澇等設施的取水口，以截取進水中較大、較粗的雜物與垃圾，保護水泵葉輪不受損壞，保證后續處理工序的正常運轉。有多組格柵并列布置時，采用BLQ-Y型移動式格柵清污機，它利用水上撈污的一套組合裝置對水下多門格柵進行逐格清污處理的設備，從而節約投資成本，便于運行管理與維修保養。

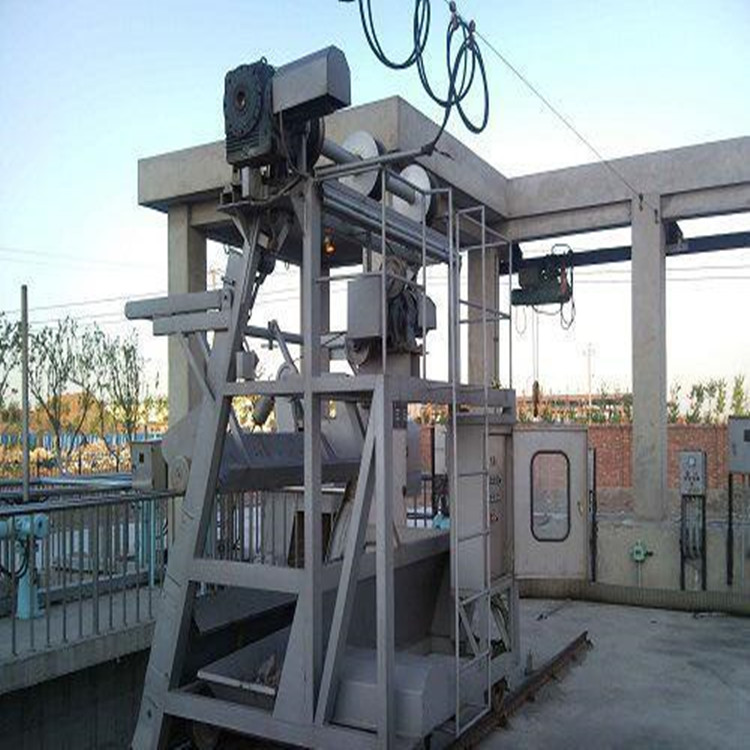

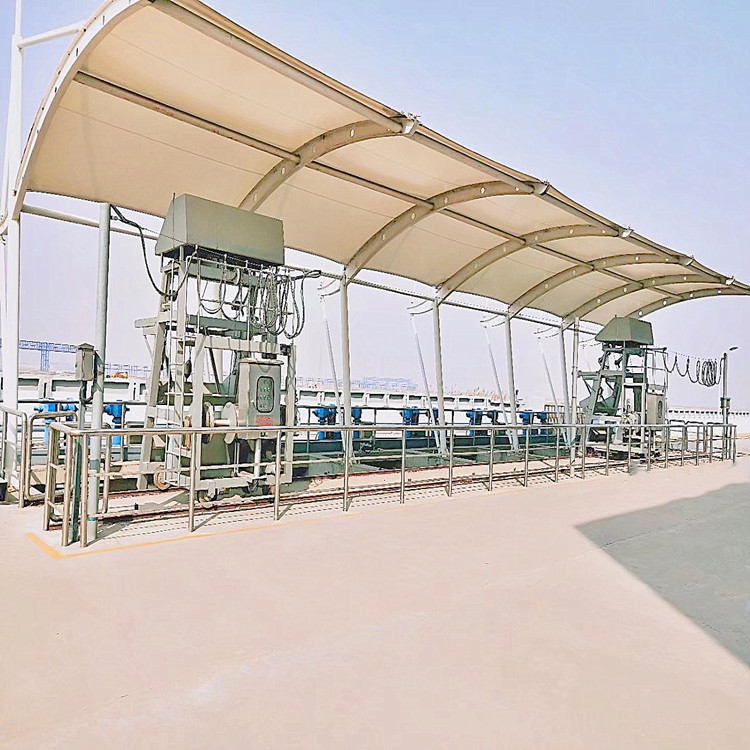

　　移動式格柵清污機結構 移動式格柵整機包括格柵片、機架、工作平臺、行走機構、清污機構、翻耙機構、垃圾小車、18kg/m輕軌、過載保護裝置、鋼絲繩防松裝置及行程控制、電氣控制箱。電源、驅動執行結構和控制系統、電控箱等驅動執行結構和控制系統位于機架上，同時為施工單位提供相關預留預埋件。

　　鋼絲繩牽引式格柵除污機的特點：

　　1、格柵清污機可適用于不同安裝角度和較深的深度，而不影響耙抓垃圾的效果。

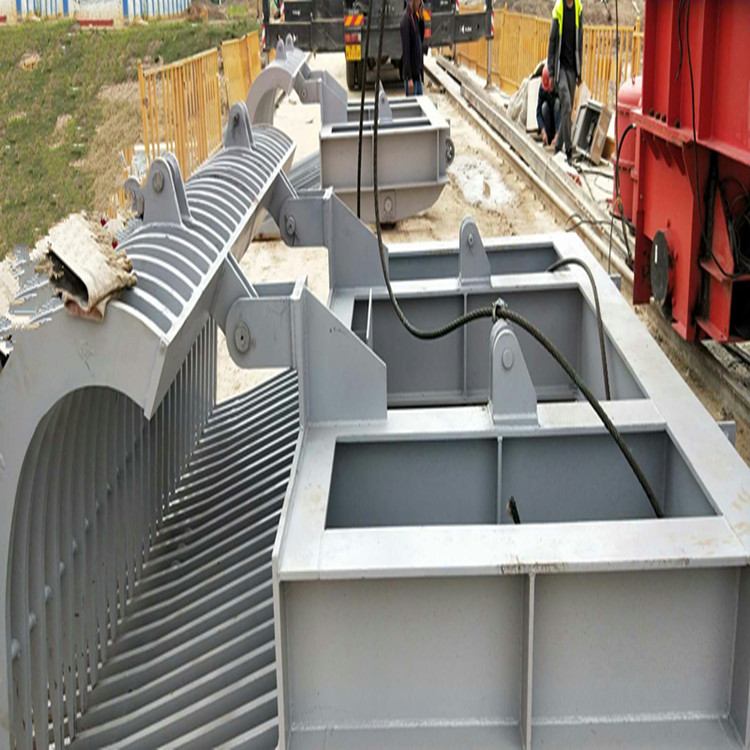

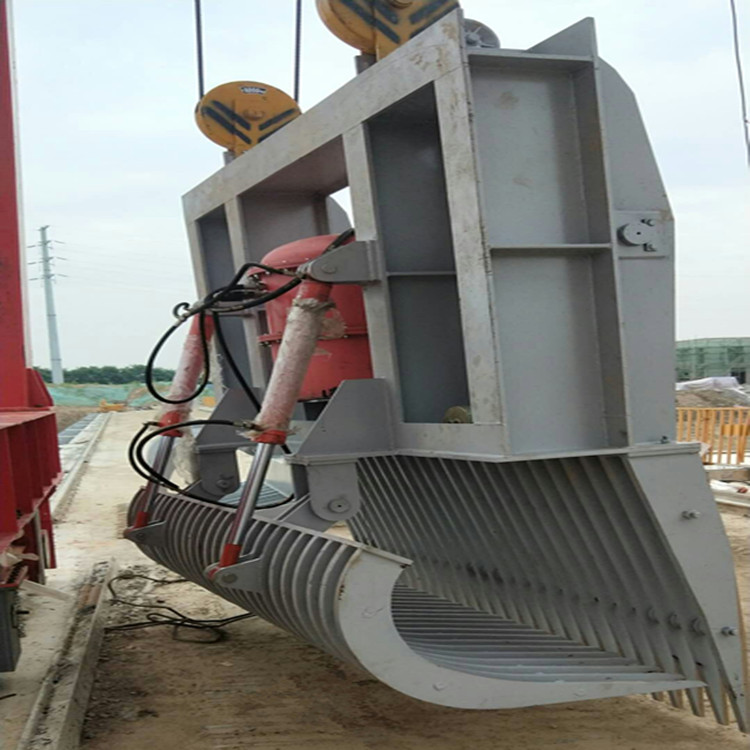

　　2、清污力矩強，前耙式抓斗容量大，可用于污物量大的場合。結構緊湊占地省。

　　3、前耙式清污耙可到達渠底，直接挖除渠底沉積的垃圾。

　　4、所有運行部件均在水面以上，可減少污水運動部件的腐蝕，降低運行成本，并且關健部位用不銹鋼和工程塑料，使整機性能可靠，延長壽命。

　　5、主要電器元件防護等級高，可確保用戶在惡劣環境中正常運行，使用壽命長。

　　6、設備上均設有調整鋼絲繩長度的裝置，保證二側鋼絲繩受力均勻，清污耙平衡地上、下行。

　　7、設備上均具有斷繩、松繩自動停車保護裝置、過載保護裝置和自動報(聲)裝置，運行安全可靠。

　　1.設備和耙齒規格

　　設備規格按機寬尺寸分GSLY300-3600型。

　　機寬

　　超過1800mm，則做成并聯機。

　　耙齒柵隙分為

　　1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等各種規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。

　　2.設備長短規格

　　設備標準溝深為1535mm，可根據用戶需要及使用實際情況任意加長。特殊規格另行設計。 　河北順禹環保科技有限公司生產制造的清污機的zui大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，設置了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作。清污機可以根據用戶需要任意調節設備運行間隔，實現周期性運轉;可以根據格柵前后液位差自動控制;并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。

　　格柵機的全部材料適應于污水及污水面上的腐蝕性氣體。 未經保護或非防腐材料制的所有部件表面涂層按條款規定如下：

　　1、碳鋼材料進行噴鋅防腐，噴鋅厚度為140um。

　　2、涂一層環氧富鋅底漆，其干膜厚度為≥60um。

　　3、涂二層氯化橡膠面漆，每層干模厚度為≥80um。 表面油漆無起泡、剝落、皺紋、流掛和銹蝕斑點等缺陷。

　　4、不銹鋼零件加工完后對其表面進行金屬油漆防腐。

　　鋼絲繩牽引格柵清污機特點：

　　1、 適應范圍廣，寬度可達4m，最大深度可達30m。

　　2、 撈渣量大(可達300kg以上),卸渣徹底，效率高。

　　3、易損件少，水下無運轉部件，維護檢修方便;運行監控保護措施齊全，運行極其安全可靠。

　　4、榮程水利鋼絲繩牽引式格柵除污機、格柵清污機,回轉式清污機材質主要材質分碳鋼，不銹鋼304和201、316根據客戶需要鑄造材質，詳情孫經理進行技術溝通指導。

　　選購須知：本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉;可以根據格柵前后液位差自動控制;并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。由于該設備結構設計合理，在設備工作時， 自身具有很強的自凈能力，不會發生堵塞現象，所以日常工作量很少。歡迎致電13582492022微信同號，孫經理進行技術溝通指導。
